空調設備及管道的減振

目前，通風空調系統中采用較多的水泵、風機和較大型的制冷設備，在運行時都有不同程度的振動，施工中要采取行之有效的減振方法，防止振動對設備、基礎和管道的損壞。本文介紹了施工中常見的減振方式及施工中的技巧。

設備的減振：

通風空調系統中的設備較多，振動程度或強或弱，一般帶有轉動機構的設備都需要進行減振處理。

這些設備主要有以下幾種：

冷水機組及空調機組減振

由于冷水機組和空調機組都帶有一定的減振措施,所以機組的振動強度一般,實際施工中主要采用兩種減振方式：

(1) SD 型橡膠墊減振

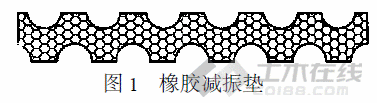

SD 型橡膠減振墊以耐油橡膠為彈性材料經硫化模壓成型,其波浪型表面可降低減振墊垂向剛度。為提高減振效果,可以將多層減振墊串聯使用,各層之間以金屬薄板隔開。n 層串聯的減振總剛度為單層的1/ n 倍,通常情況下,單層豎向固有頻率為12.9～9.1 Hz ;二層以上可降至6.5～4.1Hz。橡膠減振墊是一種簡單的減振材料,安裝方便,只需根據設備振動的荷載量選用即可。安裝時按照設計要求或設備的說明書,選在設備與基礎關鍵的接觸點處放置,一般均勻布置,使得橡膠墊受力均勻,同時注意橡膠墊的厚度要一致。考慮到垂向穩定性,多層串聯的高度不能超過減振墊的寬度。

安裝時要先在設備與設備基礎之間墊上厚度超過橡膠減振墊的木塊,待機組找正后再墊上橡膠減振墊,同時卸下木塊。如果遇到設備重心偏移,可將中間的減振墊向較重的一方移動,注意保持兩側的減振墊同時移動,對稱放置。

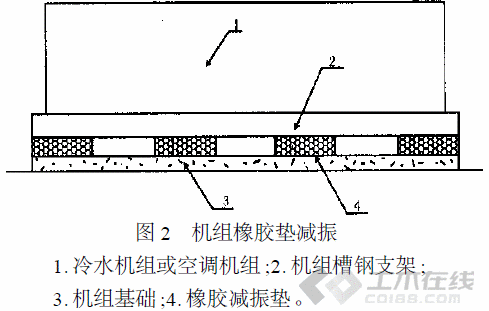

橡膠減振墊適用于設備與基礎接觸面為較大平面的設備減振,如圖2 所示：

(2) DZD 型低頻大載荷阻尼彈簧減振器

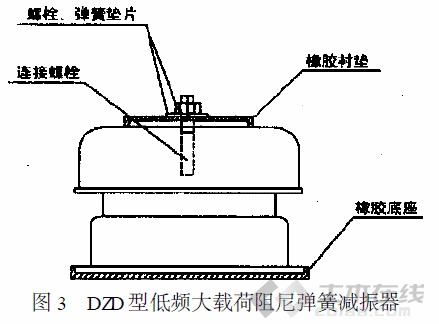

該種減振器由大直徑組合彈簧、阻尼套、上下表面橡膠摩擦減振墊、殼體上下橡膠復合墊等組成。具有固有頻率低、減振效率高、載荷大、穩定性好的特點,尤其是對固體傳聲的隔離有明顯的效果,安裝也十分方便。可以在- 40～110 ℃的環境下正常工作。在正常工作范圍內固有頻率為1.8～3.6Hz ,阻尼比為0.05～0.065。

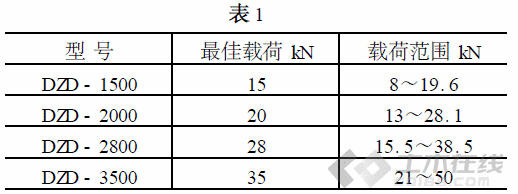

DZD 型低頻大載荷阻尼彈簧減振器的受力范圍如表1 所示。

根據機組的重量選用相應型號及數量的減振器均勻布置在機組支架與基礎之間,如果機組存在明顯的偏重現象,可以根據重量調整減振器的間距與數量,以達到佳減振效果。

該減振器質量問題容易出現在: ①減振彈簧罩與底座兩部分不同心,出現“歪頭”現象,致使安裝后減振器受力不平衡,長時間運行可能導致設備從減振器上滑落的后果。② 減振器的上下兩片橡膠墊脫落或丟失,導致減振器與基礎之間的摩擦力較小,隨著設備的振動,設備、減振器、設備基礎三者相互滑動,也會導致設備滑落。

水泵減振

一般的水泵有較高的轉速,振動劇烈,因而水泵的減振是各種設備減振中典型的。常見的臥式離心式水泵的減振主要有兩種方式:

(1) 采用減振臺座加橡膠減振墊的形式,見圖

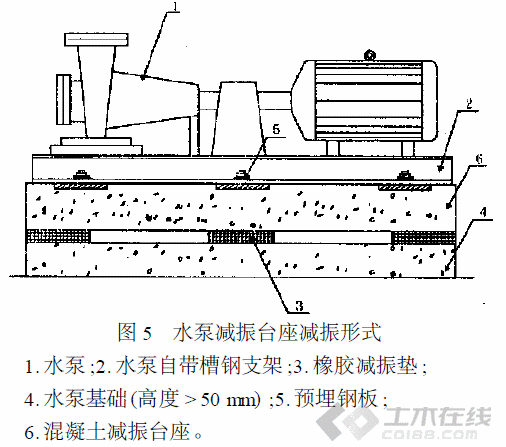

在該種減振方式中,主要是靠混凝土減振臺座較大的質量來減振。減振臺座的質量直接關系到減振效果的好壞,所以預制減振臺座時要按照設計尺寸進行,同時在預制臺座時要預埋吊裝鉤,以便起吊減振臺座,安裝完橡膠墊后再將吊裝鉤去掉。在預制減振臺座時要預埋與水泵地腳螺栓相連接的鋼板,可以根據水泵樣本上的尺寸,確定地腳螺栓間距、螺栓大小和螺栓露出減振臺座的高度等。

(2) 采用DZD 型阻尼彈簧減振器,見圖6。

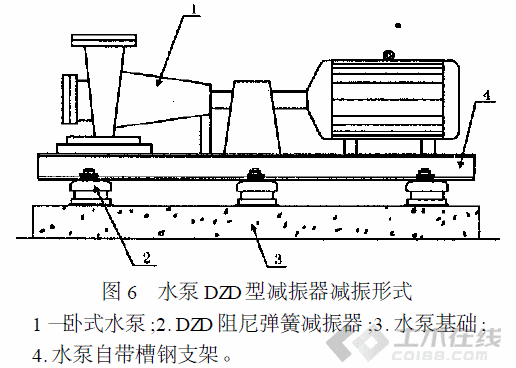

減振器直接放置于水泵基礎與槽鋼支架之間,安裝時先在槽鋼支架下墊木塊,不少于4 塊,高度要大于減振器,待水泵就位、找正等工作完畢后再將減振器放入,同時卸去木塊,調整基座水平。如遇到偏重現象,可移動中間的減振器,此時減振器的分布就不能均勻了。無論安裝、調整時基座上升和下降均需緩慢進行。與種減振相比在該種減振方式中主要靠阻尼彈簧減振器的彈性來減振,由于沒有減振臺座的較大質量和慣性,水泵自身的振動較使用減振臺座減振劇烈,所以在做好水泵自身減振的同時還要做好與水泵相連接水管的減振。

風機減振

類似水泵,風機對減振的要求也較高。對風機的減振不僅能防止振動對基礎及風管的破壞,同時還能防止和抑制部分噪聲。

一般普通型屋頂風機使用的是J G型橡膠減振器,該減振器由金屬件及橡膠體粘接而成,其彈性體采用軸對稱環狀剪切型結構,軸向承受額定載荷從

10～1280 kg ,額定載荷下靜變形在3～12mm 范圍內,相應固有頻率在5～11Hz 范圍,阻尼比大于0.05 。J G型減振器外形美觀,結構緊湊,尺寸較小,重量輕,安裝及更換方便,工作安全可靠,能在- 5～50℃范圍內正常工作。J G型減振器對1000r/min 以上的回轉及機械振動的隔離具有良好的減振效果,所以特別適用于屋頂正壓送風機、排風機的減振。

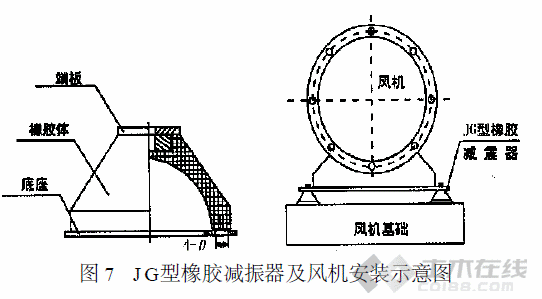

該減振器分為帶固定脹栓孔和不帶固定脹栓孔兩種,施工中根據需要選用。為能夠達到好的減振效果,安裝時要將JG型橡膠減振器全部暴露在基礎外,即減振器的地面與基礎表面在同一高度。土建專業一般在風機基礎上要進行貼瓷磚等后期的面層處理,所以要等基礎全部完善后再安裝JG型橡膠減振器,避免出現瓷磚或面層把減振器埋住。JG型橡膠減振器結構及風機安裝如圖7 所示。

管道的減振

在上述的冷水機組、空調機組和水泵中,一般與連接的管道都具有較大的管徑和質量,在管道與設備的進出口處要設置落地支架。設計中在設備的進出口管道處都有相應的減振接管(常見的是橡膠軟接和波紋管補償器) ,但是為提高減振效果,與設備相連管道的支架要采用減振支架,如圖8 所示。

彎頭或水平管道落地減振支架

由于水泵的進口處一般都采用立管,立管的質量較大,所以要求設有落地減震支架。圖8 所示采用在落地支架與鋼管之間加一層橡膠減振墊,采用弧形鋼板做托架。為了達到理想的減振效果,不采用普通橡膠板下料制作,而應選用成品的SD 型橡膠墊。這種減振托架具有安裝靈活、設置方便的優點,特別適用于冷水機組的進出口接管處。

高空管道吊裝式減振：

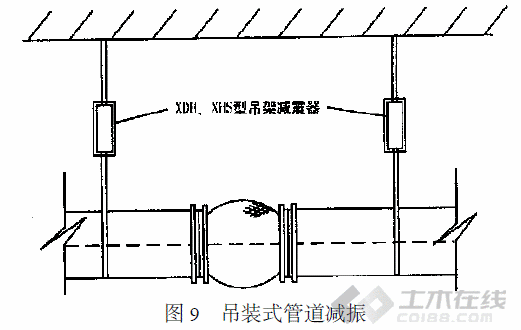

管道在高空中布置也要采取一定的減振措施,直管道較長時,中間考慮加裝橡膠軟接,如圖9 所示。安裝吊架時好采用槽鋼支架或圓鋼穿透樓板的形式,條件達不到的可采用局部加固的方法。

施工中不能因設備已經減振而忽略對管道的減振,管道的減振是為了更好地配合設備的減振,以減輕設備運行和流體運動所產生的對基礎和支吊架的破壞,從而在防止管道共振的同時也避免了管道支架與地面、構造梁、構造柱間出現裂縫。

結論：

減振措施的采用是設備及管道能長時間安全運行的必要條件。一般情況下,設計對減振方式沒有硬性的規定,要靠施工單位的技術人員根據實際情況選用。
